Камлок - это система универсальных самоблокирующихся быстроразъемных соединений кулачкового типа, которая позволяет мгновенно присоединить рукав (шланг) к различным устройствам и резервуарам, или соединить несколько шлангов между собой. Устройство кулачков обеспечивает устойчивое к вибрации соединение без использования дополнительного фиксирующего шплинта или других приспособлений.
|
Материал корпуса: |
горячештампованный алюминиевый сплав
наржавеющая сталь
латунь
полипропилен |
|
Рабочая температура: |
до 100 С |
|
Рабочее давление: |
для изделий из алюминия и бронзы - до 16 бар
для изделий из нержавеющей стали - до 20 бар |
|
Размеры соединений: |
12 мм - 150 мм (1/2" - 6") |
|
Уплотнения: |
NBR, EPDM, VITON |
|
Резьбы соединений: |
BSPP для внутренних резьб
BSPT для наружных резьб |

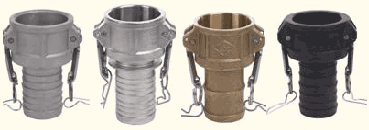

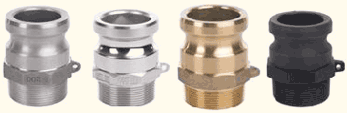

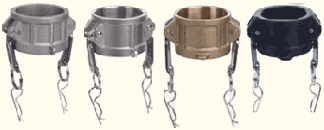

Камлок состоит из двух основных частей: ответная часть и приемная часть.
С одной стороны у ответной и приемной части:
-
резьбовое соединение (внутреннее - "МАМА" или внешнее - ПАПА) для крепления на емкостях и армированных шлангах
-
хвостовик («елочка») для крепления резиновых рукавов
С другой стороны:
-
ответная часть оснащена головкой, имеющей паз в средней части, при помощи которой она соединяется с приемной частью
-
приемная часть имеет углубление, в которое вставляется ответная часть
Фиксация ответной части внутри приемной части происходит при помощи двух ручек, расположенных по бокам последней. В момент соединения двух частей, ручки расположены под углом 90° к корпусу приемной части. Опуская ручки вниз, их выступы попадают в паз, и соединение надежно фиксируется, одновременно происходит уплотнение за счет совмещения головки ответной части с прокладкой, расположенной внутри ответной части. Материал прокладки зависит от среды, транспортируемой через быстроразъемный узел.
Cam Lock- надёжные и проверенные соединения дают
дополнительные возможности станданртным соединениям:
-
Не требуют инструментов для подсоединения при эксплуатации
-
Плотные, герметичные, предотвращают потери и утечки
-
Повышают производительность
-
Сокращают время технического обслуживания
-
Экономят Ваши средства на замену муфт, гаек и штуцеровобычного типа
Применение:
-
Для рукавов, шлангов, трубопроводов
-
Цистерн, контейнеров - транспортировки жидкостей, порошков, пыли, пара, газа, включая охлаждающую воду, топливо, химические, косметические, пищевые вещества
-
Передача с танкера на берег и обратно
-
Для насосов
-
Для вязких, фармацевтических, красителей, катышей и многих других веществ
Спецификация KAMLOK ®
В ячейках приведена справочная масса фитингов, кг.
Пустые ячейки означают что такие фитинги не предусмотрены в спецификации.
Условные сокращения: SS-нержавеющая сталь * BR-бронза * AL-алюминий * PP-полипропилен

|
DRYLOK
Это быстроразъемное соединение сухого типа.
Предотвращает потерю продукта прокачеваеммого по трубопроводу.
Один поворот рычага захватывает сцепление и открывает его клапан.
Drylok предназначен для безопасной передачи опасных коррозионных, летучих жидкостей, такие как кислоты, растворители и нефтехимикаты. Предотвращает аварийные разливы, не допуская разъединение при открытом клапане. Сводит потери к минимуму и дальнейшему снижению риска при эксплуатации. Drylok идеально подходит для всех видов опасных жидкостей, где потери продукта является проблемой, например для высокого давления, высокой скорости потока, навозная жижи, газы.
Приимущества:
-
Безопасность-достигает или превышает все сегодняшние требования безопасности установленные EPA, OSHA, и др. Drylok не может быть разъединен, а клапан его открыт.
-
Идеально подходит для высокого давления-при давлении 150кг/см2 рычаг Drylok свободно откравается и закрывается.
-
Оптимальная скорость потока-меньше припятствий в транспортировании продукта. Оптимизирует скорость потока высокого давления или высокой вязкости продукта.
-
Удобство использования- простой рычаг действий соединяет клапан с coupler и открывает и закрывает поток. 360 градусов направления установки.
Особенности:
 KAMVALOK
KAMVALOK-используется для транспортировки жидких продуктов с минимальными потерями продукта при разъединении трубопровода.
KAMVALOK-используются производителями красок, лаков, клеев, жирных кислот, лекарственных препаратов, жидкого мыла, и многих других жидких продуктов. Они особенно хорошо подходят для транспортирования (перекачивании) нефтепродуктов, растворителей, сельскохозяйственных химикатов, растительного масла, моющих средств и многих кислот.
Приимущества:
-
Защита утечки- помогает уменьшить опасности в связи с отключением процесса передачи опасных материалов.
-
При разъединении соединения Kamvalok защищает людей и окружающую среду от опасных воздействий, удерживая опасные жидкости и пары.
-
двойная защита Kamvalok обеспечивают автоматическое закрытие обоих направлений- coupler и адаптер.
-
Удобство использования-простое подключение, отключение, управление.
Особенности:
-
Выпускаемые в соответствии с самыми высокими стандартами качества материала.
-
Рычаг приводов- открыть/закрыть помогает гарантировать, что потоки жидкости могут начаться лишь после того, как соединение и адаптер надежно сочетаются. Рычаг предусматривает плавное открывание и закрывание даже для высокого давления.
-
360 градусов напраления подключения на адаптер.
|
